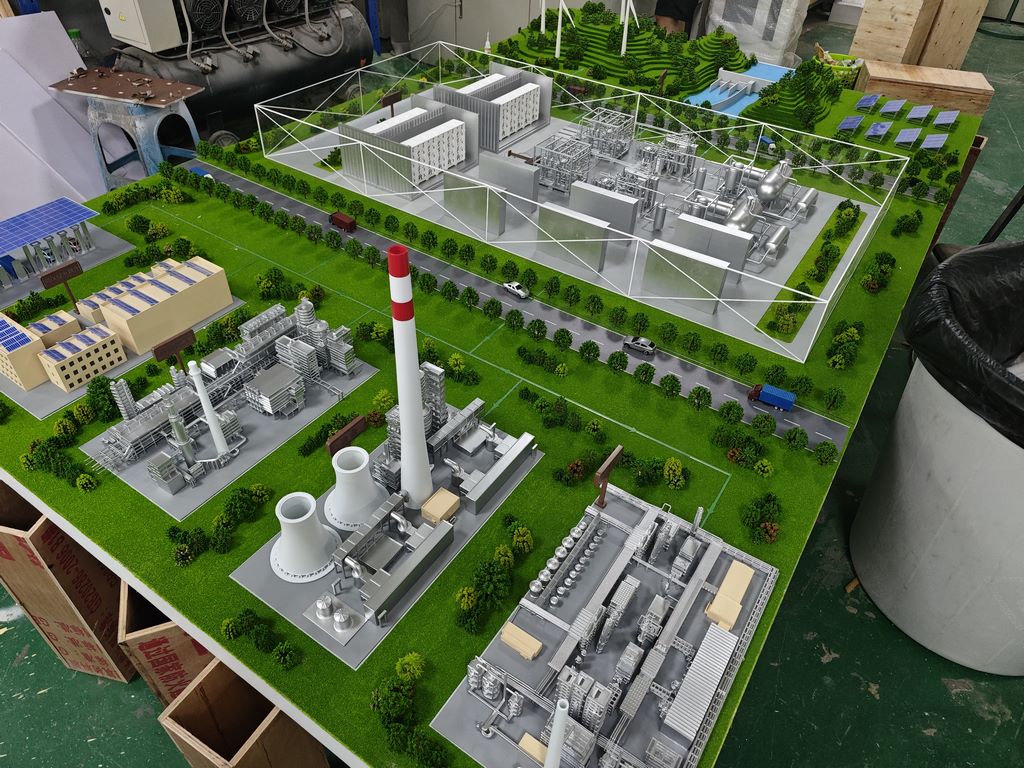

智慧能源综合体规划沙盘制作全流程
一、项目定位
为2024国际清洁能源展览会定制1:150比例动态沙盘，需在展台还原包含光伏矩阵、风力发电群、智能变电站等23个功能模块，要求实现能源流动可视化与90%建筑特征还原。
二、核心制作工艺
1. 主体构建
风力发电机：叶片采用真空注塑成型的半透明PC材料，通过UV打印还原表面碳纤维纹路。塔筒使用铝合金精密车削，内部植入磁悬浮旋转装置。
光伏园区：单晶硅板用0.2mm厚亚克力激光雕刻，背面镀镜面银膜提升反光率。支架系统采用304不锈钢蚀刻片组装，精准还原22°标准倾角。
储能电站：外壳为ABS板材热弯成型，通过数控雕刻添加散热格栅细节。液冷管道采用医用级硅胶管微缩复刻，内嵌光纤模拟冷却液流动。
2. 动态系统
能源流向：用0.3mm直径EL冷光丝勾勒电网走向，配合PWM调光模块实现电流脉冲效果。
数据交互：在控制中心楼顶设置微型投影装置，在地面投射实时能耗热力图。
环境响应：光照传感器联动调节光伏板角度，风速超过3级时自动触发风机旋转加速。
三、艺术处理
1. 场景上色
建筑群使用汽车金属漆分层喷涂，主控楼采用阳极氧化铝本色处理。
道路系统先喷深灰底漆，再用粉彩干扫呈现轮胎磨损痕迹。
植被区采用生态渐变技法，近景用2mm乔木粉静电植绒，远景使用0.5mm草粉雾化喷涂。
2. 细节强化
在变电站围栏添加蚀刻警告标牌（字体高度0.8mm可辨识）
光伏板表面随机散布3%面积的高分子水晶胶模拟积尘
风力发电机基础周边手工制作检修车辙印痕
