光伏沙盘模型制作工艺全解析
一、材料选型与基础构建
采用航空级亚克力板作为基座，通过激光切割形成1:200比例的地形轮廓。坡地部分使用发泡PU材料手工雕刻，配合石膏混合物塑造自然起伏，表面覆盖矿物粉末与白乳胶调制的仿真土层。光伏板阵列底座采用铝合金型材CNC加工，确保每块"光伏板"的安装角度与实景电站完全一致，误差控制在±0.5°以内。
二、核心组件制作工艺

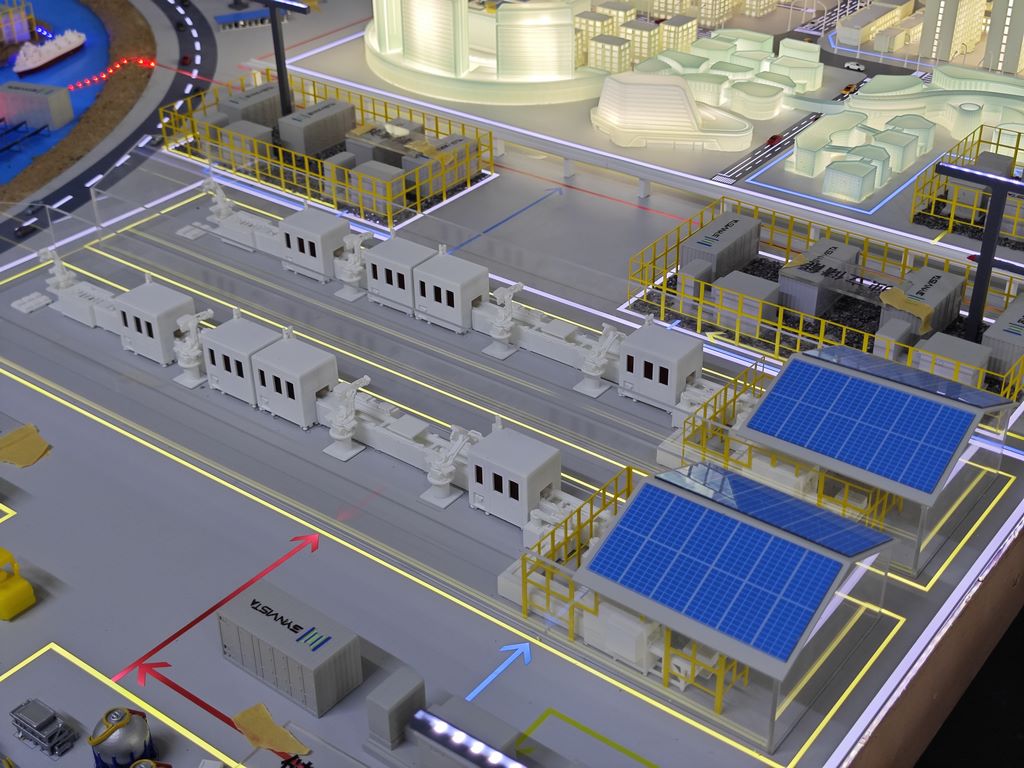

光伏板单元：
使用3mm透明有机玻璃层压印刷，表面蚀刻真实栅线图案
背板采用哑光深蓝色PVC薄板，通过UV打印还原厂商LOGO及接线盒细节
每6块组成标准组串，使用0.3mm镀银铜丝模拟真实布线
支架系统：
主梁采用不锈钢微缩管材，激光焊接后电解抛光处理
跟踪支架关节部位植入微型轴承，实现15°可调节功能
防锈处理采用汽车级电泳涂层，呈现工业质感
三、场景精细化处理
植被系统：混合使用静电植绒、海藻纤维等材料，丘陵地带按实景卫星图进行色块分区
道路纹理：将真实电站碎石扫描后3D打印模具，用环氧树脂浇铸出带车辙印的路面
配电房：ABS板拼装建筑主体，激光雕刻百叶窗孔洞，窗框采用蚀刻片工艺
四、专业级涂装方案
底漆处理：全件喷涂1200目水补土，填补微观瑕疵
分色喷涂：
光伏板渐变蓝使用郡士SM系列半透明漆逐层叠加
金属件采用匠域金属漆配合旧化液做出氧化痕迹
环境融合：
用油画颜料渍洗模拟灰尘堆积
光伏板边缘点涂田宫 weathering master 表现轻微积灰
五、动态效果集成
在逆变器区域埋设SMD LED，通过光纤导光模拟运行指示灯
采用磁控开关触发组串分区亮灯效果
背景板暗藏雾化装置，可模拟晨间薄雾场景
