工业设备模型制作全流程实录
一、项目背景与目标

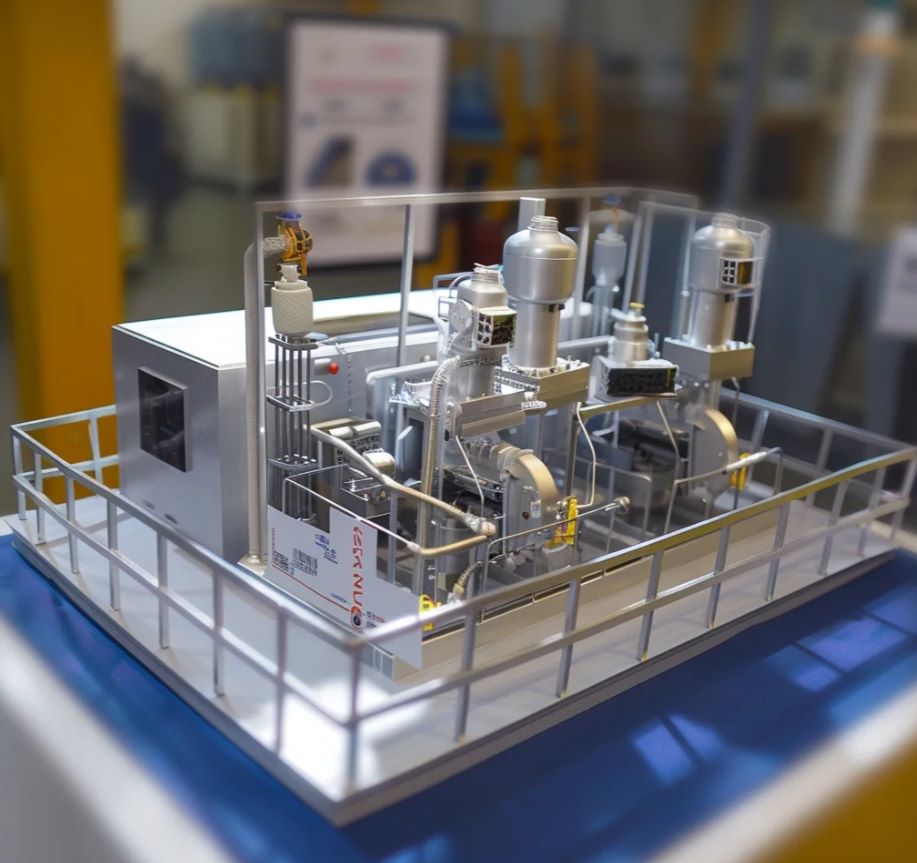

本次制作的工业设备模型以某化工厂核心反应装置为原型，要求还原设备管道布局、机械结构及工业质感，整体还原度需达到90%以上。模型将用于企业展厅展示，需兼具视觉精度与耐久性。
二、核心制作工艺
主体结构成型
采用"分体模块化"制作：将设备分解为底座、压力容器、管道组、控制台四大模块，分别用ABS板材激光切割成型，确保结构尺寸误差≤0.5mm。
复杂曲面部件使用3D打印（光敏树脂材料）与手工雕刻结合，如阀门、法兰连接处等细节通过硅胶模具翻制。
管道系统还原
主管道采用铜管弯制（直径3-15mm不等），分支管道使用软质PVC管热成型，通过专用夹具固定走向角度。
连接件采用数控车床加工的黄铜件，表面车削出真实螺纹结构，确保接口形态与实物一致。
机械结构强化
承重部位内置304不锈钢骨架，焊接点经抛光处理；
传动部件（如阀门手轮）采用微型轴承实现可转动设计。
三、材料选择标准
主材：ABS工程塑料（强度高、易加工）、黄铜（管道连接件）、航空铝（框架结构）
辅材：环氧树脂（填补接缝）、原子灰（表面修型）、亚克力（仪表盘透明件）
特殊处理：压力容器部位内衬配重块，增强模型摆放稳定性
四、表面处理工艺
基础处理
全模型经800-2000目砂纸阶梯式打磨，消除打印层纹与接缝；
喷罐底漆（灰色水补土）检查表面缺陷，局部用保丽补土修补。
工业质感呈现
主设备采用哑光烤漆（RAL7035工业灰）多层喷涂，管道按介质类型分色：
蓝色（循环水系统）
黄色（工艺气体）
红色（高温蒸汽）
锈蚀效果通过"渍洗+干扫"技法处理：先用深棕色渍洗液强化管线凹槽，再用银色粉彩干扫突出金属磨损边缘。
标识系统还原
安全警示标贴采用水转印技术印制；
仪表盘刻度通过激光雕刻透明亚克力+背光LED模拟真实读数。
