一、项目背景

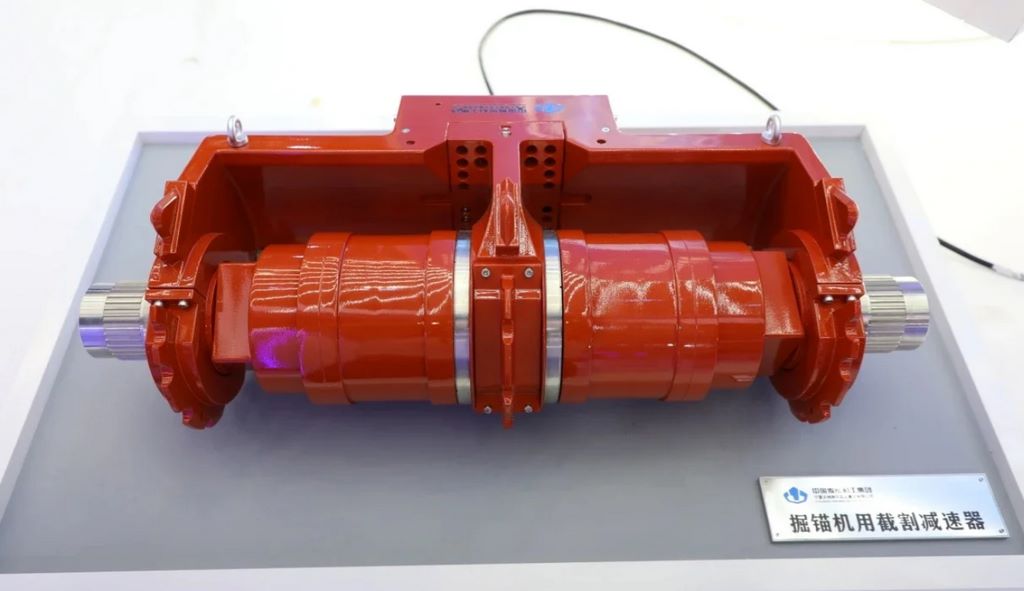

本案例为某矿山装备制造商定制的掘锚机截割减速器展示模型，要求模型具备90%以上的结构还原度，完整呈现矿用减速器的工业特征。重点展示箱体结构、轴系连接及防爆设计等关键细节，同时确保企业品牌标识的精准呈现。

二、制作工艺与流程

1. 数据采集与模型设计

• 基于客户提供的减速器总装图，采用三维激光扫描获取法兰定位面等关键尺寸

• 特别标注电缆接口、吊装环等井下检修重点部位

• 设计非对称剖切面，同时展示输入轴与箱体内部结构

2. 金属部件制作

• 箱体铸造：

  • 采用消失模精密铸造工艺

  • 分型面设置在非展示侧保持外观完整




• 轴系加工：

  • 42CrMo合金钢数控车削成型

  • 键槽部位线切割加工




3. 功能部件还原

• 防爆接口：

  • 橡胶护套模内注塑成型

  • 内部铜芯可抽拉演示




• 吊装系统：

  • 铸造不锈钢吊环

  • 螺纹连接处做防松标记




三、材料选择

1. 主体材料：

   • 箱体：HT250灰铸铁

   • 端盖：6061航空铝

   • 紧固件：12.9级合金钢

2. 防护材料：

   • 电缆护套：阻燃橡胶

   • 密封件：氟橡胶O型圈

四、表面处理工艺

1. 金属处理

• 箱体处理：

  • 喷丸清理铸造表面

  • 底漆采用环氧富锌涂料




• 轴系处理：

  • 轴颈超精磨削（Ra0.2）

  • 非工作面发黑处理




2. 涂装工艺

• 主色喷涂：

  • 底漆：80μm环氧底漆

  • 面漆：聚氨酯工程红（RAL3020）三涂三烤




• 标识制作：

  • 企业LOGO采用UV平板印刷

  • 警示标识丝网印刷




3. 工业质感表现

• 结合面添加密封胶残痕

• 螺栓头做轻度工具划痕

五、展示系统设计

1. 照明系统：

   • 45°斜射LED聚光灯

   • 剖切面内侧轮廓光

2. 互动功能：

   • 可旋转输入轴演示传动

   • 可拆卸电缆接头

3. 防护措施：

   • 钢化玻璃弧形防护罩

   • 防静电展示台面
