煤炭工业设备展示模型制作案例

一、项目背景

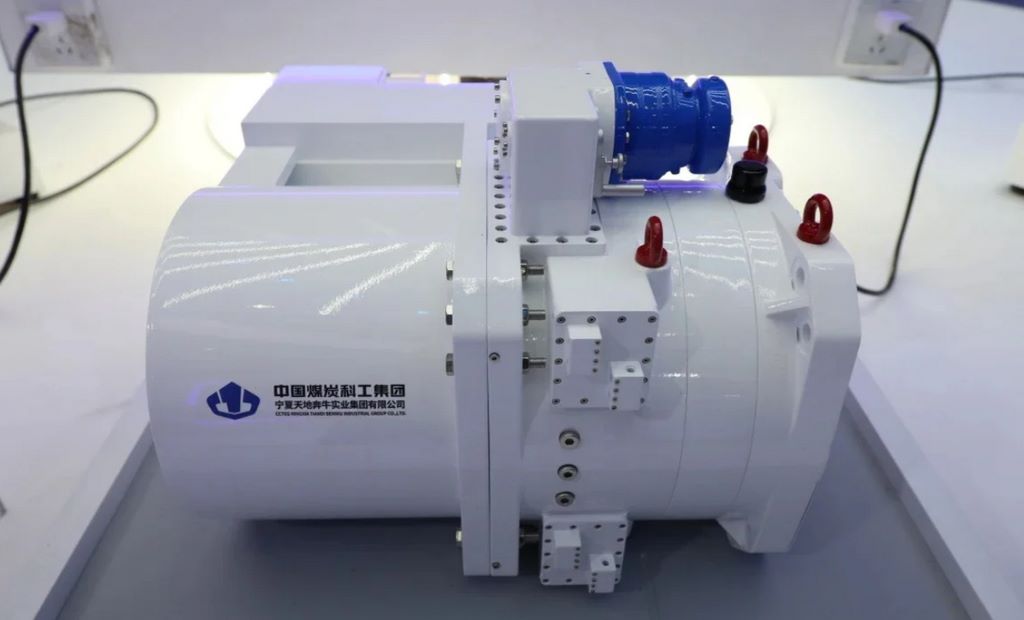

本案例为煤炭科工集团定制的煤矿设备展示模型，要求模型具备90%以上的真实还原度，完整呈现井下设备的工业特征。重点突出企业品牌标识、设备功能分区及人机交互界面，同时确保模型在展厅环境中的视觉冲击力。

二、制作工艺与流程

1. 数据采集与模型设计

• 基于设备实物进行三维激光扫描，精准捕捉控制模块斜面角度等关键特征

• 特别标注防爆接线盒、状态指示灯等安全标识位置

• 设计可拆卸顶盖结构，便于展示内部模块布局

2. 主体结构制作

• 箱体成型：

  • 5mm厚ABS板CNC精雕成型

  • 接缝处采用氯仿无缝焊接工艺




• 功能模块：

  • 蓝色控制面板：高光注塑件（阻燃等级UL94 V0）

  • 红黑接口组：尼龙3D打印件与铝合金镶件组合




3. 细节部件还原

• 企业标识系统：

  • 双层企业名称UV平板印刷

  • 激光雕刻20位设备编号




• 线缆管理：

  • 波纹管采用TPU软胶注塑

  • 插头实现真实插拔功能




三、材料选择

1. 主体材料：

   • 箱体：阻燃级ABS塑料

   • 控制面板：蓝色高光PMMA

   • 结构件：6063铝合金

2. 功能材料：

   • 状态指示灯：导光亚克力

   • 密封件：氟橡胶O型圈

四、表面处理工艺

1. 底材处理

• ABS部件经800-1500目水磨抛光

• 金属件电解抛光后喷砂（200目氧化铝）

2. 涂装工艺

• 主色喷涂：

  • 底漆：环氧白色底漆（80μm）

  • 面漆：聚氨酯哑光白（RAL9016）三涂三烤




• 标识制作：

  • 企业LOGO：Pantone 2945C标准蓝

  • 设备编号：激光雕刻填黑




• 功能区分色：

  • 控制区：高光蓝（RAL5015）

  • 接口区：警示红（RAL3001）与哑光黑（RAL9005）




3. 工业质感表现

• 控制面板边缘做轻度磨损

• 螺栓头添加工具划痕效果

五、展示系统设计

1. 灯光系统：

   • 顶部4500K LED聚光灯

   • 状态指示灯可编程闪烁

2. 交互功能：

   • 可操作控制按钮

   • 可插拔数据接口

3. 防护措施：

   • 5mm钢化玻璃弧形罩

   • 防指纹涂层处理
