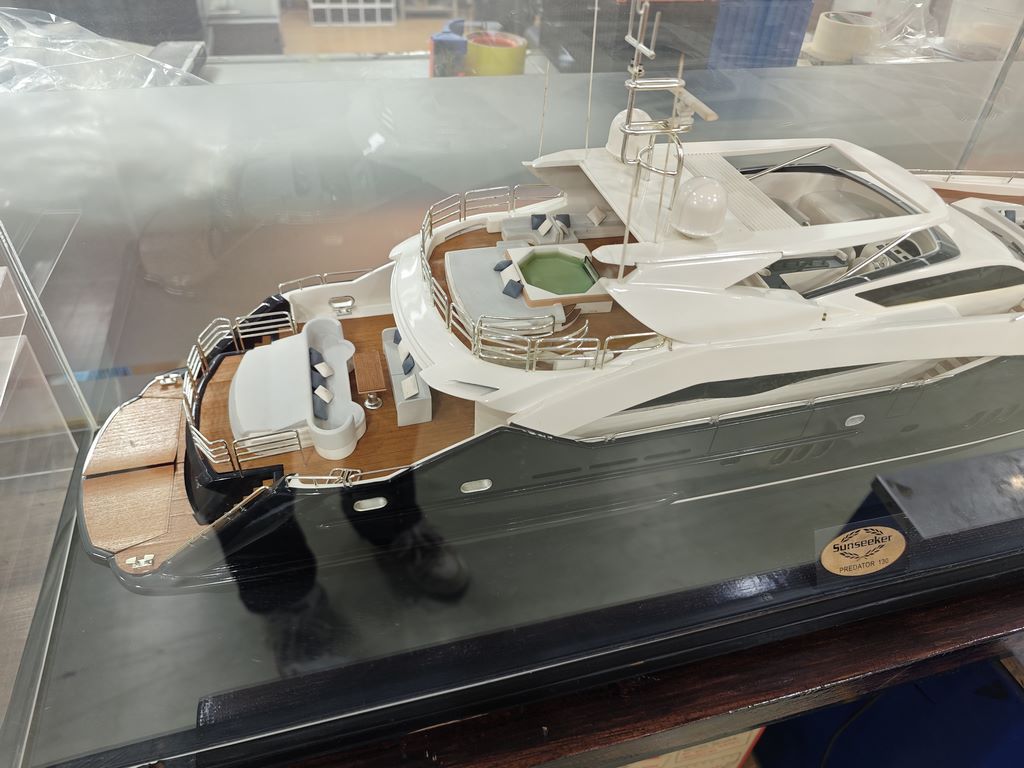

游艇模型制作案例——1:50比例企业定制模
本案例为某游艇企业定制的1:50比例展示模型，用于展厅及展会。客户直接提供3D设计图纸，工厂依托光敏树脂（高精度细节）+ABS（结构支撑）复合材质，结合3D打印与注塑工艺，45天内完成交付，还原度超90%，核心流程如下：
一、数据对接——客户3D图纸直连生产
客户提供的3D图纸（含船体曲面、舱室布局、细节尺寸）是核心依据。工厂通过专业软件（如Geomagic）对图纸进行轻量化处理，提取关键参数（如船体弧度半径、舷窗间距），同步生成：
•
光敏树脂部件数据（船壳、螺旋桨、舷窗等高精度细节）；
•
ABS结构数据（框架、甲板基层等承重部件）。数据经客户确认后，直接导入3D打印机与注塑模避免二次测绘误差
二、材质适配——精准匹配部件功能
根据图纸标注的部件功能，选择光敏树脂与ABS分工：
•
光敏树脂：用于图纸中标注“高精度还原”区域（如船壳外表面、螺旋桨叶、舷窗边框）——树脂透光性好（模拟游艇漆面光泽），可清晰呈现0.05mm级图纸细节（如漆纹、刻字）；
•
ABS：用于图纸中“承重/结构”区域（框架、甲板基层、内部支撑）——强度高（抗运输震动）、耐冲击（适应展厅高频使用），且批量注塑成本低。
三、核心生产——3D打印+注塑高效落地
工厂基于客户3D图纸，采用“高精度打印+规模化注塑”组合，快速实现量产：
1.
光敏树脂部件制作：
船壳、螺旋桨等复杂曲面通过SLA光固化3D打印机直接打印——打印机读取客户3D图纸的STL文件，以0.05mm层厚逐层固化，无需开模；打印完成后经酒精清洗（去未固化树脂）+二次固化（增强硬度），表面细腻度完全匹配图纸要求。
2.
ABS结构件加工：
框架、甲板基层等结构件通过ABS注塑模具量产——模具根据客户3D图纸CNC加工（精度±0.1mm），注塑温度230-250℃（保证材料流动性），冷却后脱模即得与图纸尺寸一致的ABS部件。
四、组装与后期——还原图纸细节
1.
精准组装：
光敏树脂船壳（按图纸曲面数据打印）与ABS框架（按图纸结构数据注塑）通过图纸标注的定位孔/螺丝孔对接，工人对照图纸核对关键尺寸（如船壳与框架间隙≤1mm），确保结构与原船一致。
2.
表面与色彩还原：
•
光敏树脂部件：用400-2000目砂纸按图纸“哑光/高光”区域差异化打磨（如船壳中部高光、边缘哑光），再喷涂透明UV漆（增强耐刮擦性），还原图纸标注的漆面质感；
•
ABS部件：按图纸“金属镀铬”“原木色甲板”等要求，火焰处理后喷涂对应色漆（色号由客户提供），关键区域（如舷窗边框）手工描金，匹配图纸设计。
3.
功能验证：
图纸中标注的“可开合舱门”“发光舷窗”等功能模块，按图纸设计的传动结构（如微型合页、LED灯位）组装，测试开合角度（与图纸标注±1°误差）、灯光亮度（符合图纸参数），确保功能与设计一致。
