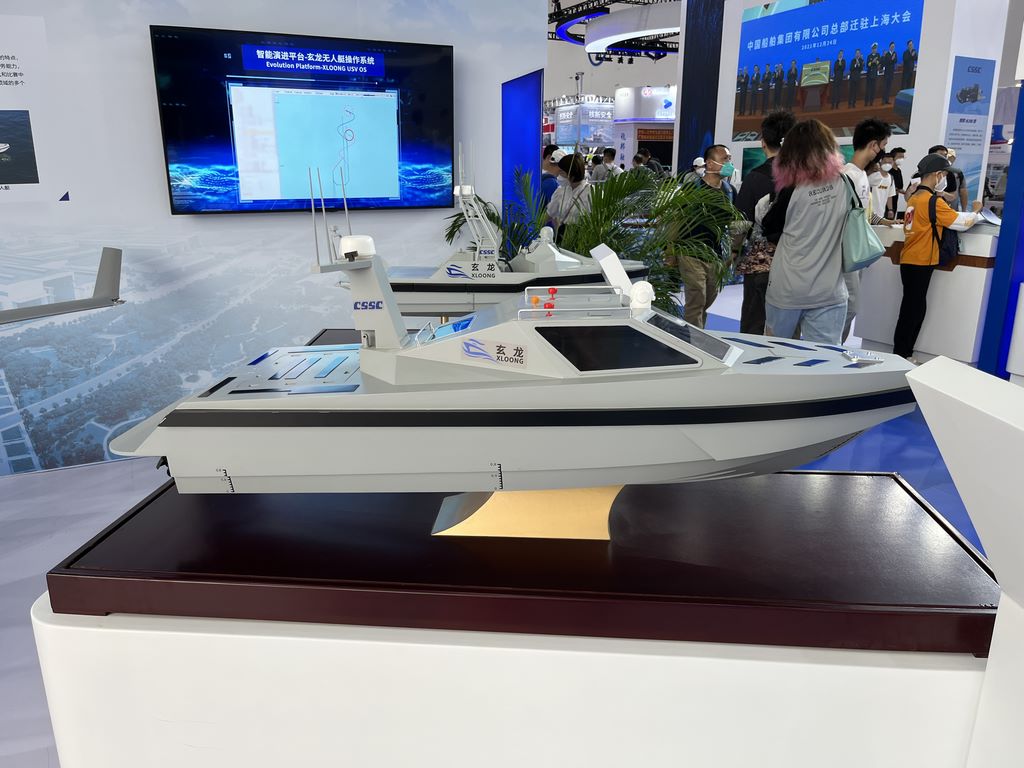

玄龙无人艇模型制作案例——1:50比例高还原展示模型
本次制作的玄龙无人艇模型（1:50比例）为客户定制的企业展示用途，需高度还原实艇的流线型艇身、隐蔽性设计及传感器布局特征。模型最终还原度达90%以上，视觉与细节高度贴近原型，制作过程聚焦“材质适配性+手工精度+场景化还原”，以下为核心流程：
一、材料选择——贴合实艇特性的“仿真组合”
为还原玄龙无人艇“科技感+海洋适应性”的双重特征，材料选择兼顾质感、耐候性与加工便捷性：
•
艇身主体：采用高透光树脂（类似汽车大灯材质），透光率＞90%，表面可呈现实艇“玻璃钢+哑光涂层”的混合质感；
•
结构件（甲板、舱室框架）：选用ABS工程塑料（批量注塑成型），强度高且耐碰撞，适合模拟实艇“轻量化金属支架”的结构特征；
•
细节部件（传感器、天线、螺旋桨）：
•
雷达罩用软质硅胶（可手工捏塑曲面），模拟实艇“柔性隐身材料”的柔软质感；
•
摄像头、探照灯用微型ABS件（3D打印），表面电镀银漆还原金属光泽；
•
螺旋桨用黄铜片手工锻打（薄至0.3mm），边缘做旧处理模拟长期海水腐蚀痕迹。
二、制作工艺——从曲面成型到细节雕刻的“精准复刻”
1. 艇身曲面成型：手工+模具的“双保险”
玄龙无人艇的标志性特征是“水滴型艇身”与“两侧内收的流线”，需精准还原其空气动力学设计。
•
先用油泥堆塑1:1原型（按客户提供的实艇照片与尺寸图），手工打磨出艇身弧度（重点处理首尾上翘、中部收窄的过渡）；
•
以油泥原型为母模，用硅胶翻制外模（厚度5mm），注入高透树脂后等待固化；
•
树脂脱模后，用800-2000目砂纸手工打磨（沿艇身流线方向单向推磨），消除层纹并修正细微变形，直至表面光滑度与实艇玻璃钢涂层一致。
2. 结构件组装：“隐形”工艺保障整体性
ABS框架需与艇身严丝合缝，同时隐藏所有拼接痕迹（模拟实艇“一体化制造”的工业水准）：
•
甲板基层按图纸切割成6片弧形ABS板，边缘用热熔胶+AB胶双重粘合（确保90°直角无错位）；
•
舱室隔板（模拟指挥舱、设备舱）用ABS条弯折成型（加热至80℃软化），嵌入甲板预留槽位，再用模型专用胶点胶固定（胶线细至0.1mm）；
•
所有螺丝孔位（模拟实艇固定螺栓）用微型电钻（0.5mm钻头）精准打孔，嵌入金属螺丝（直径0.3mm），高度与实艇一致。
3. 细节雕刻：“微雕级”还原设备特征
玄龙无人艇的传感器（如激光雷达、光电转塔）、通信天线是核心识别点，需做到“看局部即认原型”：
•
雷达罩：用硅胶软模包裹ABS棒，手工捏塑出“外凸弧形+底部渐收”的曲线（厚度1mm），表面用刻刀划出0.2mm深的网格纹（模拟实艇散热结构）；
•
摄像头：3D打印ABS件（直径2mm），表面用微型锉刀打磨出“镜头凸面+边缘倒角”，再喷涂透明UV漆（模拟玻璃质感）；
•
天线阵列：用细铜丝（0.1mm）弯折成“直线+弧形”组合（参考实艇照片测量间距），根部用AB胶粘于甲板，调整角度至与实艇完全一致。
三、后期处理——从“模型”到“实艇复刻”的“场景化升级”
1. 基础打磨与抛光
•
艇身树脂表面用抛光蜡+软布轮手工抛光（重点处理首尾流线区），直至反光度接近实艇涂层；
•
ABS结构件用400目砂纸轻磨边缘（消除注塑毛边），再用白色牙膏擦拭（模拟金属件“使用痕迹”）。
2. 分层上色：还原实艇的“伪装与磨损”
玄龙无人艇实艇采用“深灰+浅灰迷彩”涂装，模型通过“三阶上色法”模拟真实效果：
•
底色：用喷笔喷涂深灰色水补土（厚度0.1mm），增强后续油漆附着力；
•
迷彩层：按实艇照片的色块分布，用极细喷笔点涂浅灰色（覆盖面积30%），保留深灰底色作为阴影过渡；
•
磨损与污渍：用干扫法（少量油漆+软毛笔轻扫）在艇身首部（模拟浪花飞溅）、螺旋桨根部（模拟海水腐蚀）点涂深褐色；甲板边缘用浅灰色色粉轻擦（模拟日常磨损），色粉嵌入树脂缝隙，形成“自然附着”的效果。
3. 功能模拟：提升展示真实感
•
灯光：在指挥舱位置嵌入微型LED灯珠（暖黄色，12V安全电压），灯珠外罩用透明树脂滴胶封固（模拟观察窗反光）；
•
动态细节：螺旋桨轴用细钢丝连接微型电机（隐藏于舱内），通电后可缓慢旋转（转速可调），还原实艇“待机状态”的螺旋桨预转动效。
