综合能源沙盘模型制作案例
一、项目背景

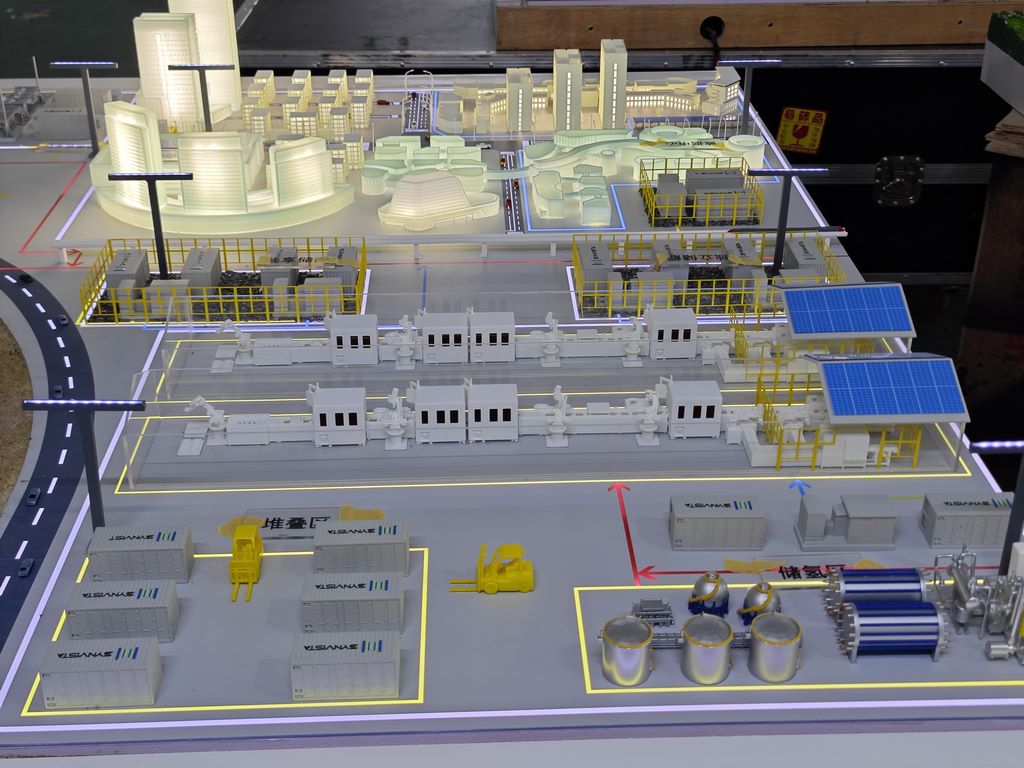

某能源科技企业计划参加行业峰会，需定制一座综合能源系统展示沙盘，用于直观呈现“风光储一体化+智能微网+工业应用”的全链条能源生态。模型需高度还原光伏阵列、风力发电机、储能设施、工业园区及城市建筑群等核心元素，真实度达90%以上，兼顾静态展示与动态功能演示需求。
二、核心制作工艺
1. 分层分区打印与精准组装
将沙盘拆分为能源生产区（光伏/风电）、储能区、工业园区、城市建筑群及地形基底五大模块。光伏板阵列、风机叶片等精细部件独立打印，通过卡扣与磁吸结构拼接，确保运输后现场组装便捷。
工业园区内的厂房、管道采用分层打印，保留屋顶通风口、设备支架等镂空结构；城市建筑群按真实街区布局排列，楼体间距与高度严格还原设计图纸。
2. 动态功能与交互设计
风力发电机的叶片可手动旋转，模拟不同风速下的运转状态；光伏板表面预埋LED灯珠，通电后可展示光照吸收效果。
储能设施（电池组/储气罐）旁配置微型控制面板模型，按压按钮可触发“储能充放电”指示灯（红/绿切换）；工业园区内的传送带用微型电机驱动，缓慢运转模拟物料输送过程。
三、材料选择与适配
1. 主体与功能部件材料
光伏阵列、风机塔筒等暴露在外的结构用高韧性光敏树脂打印，表面喷涂哑光灰+蓝色渐变涂层，模拟光伏玻璃与金属质感；风力发电机叶片采用透明树脂打印，内部预埋光纤导光，夜间可呈现“流动光效”。
储能电池组、储气罐等设备用刚性树脂打印，表面做旧处理（喷涂浅褐色漆+点状磨损痕迹），还原长期使用的工业感；工业园区的管道用细支撑辅助成型，保留焊接口与法兰盘细节。
2. 场景与标识材料
地形基底用颗粒感树脂打印，撒上仿石子粉与草粉，模拟山地与绿化带；城市建筑群的窗户用微型亚克力片镶嵌，夜间内置LED灯带可点亮“城市夜景”。
风电场与光伏电站的操作警示牌用软胶3D打印，表面丝印反光警示条纹；工业园区的“能源流向”微缩图示板采用激光雕刻+UV打印，文字与箭头清晰可辨。
四、后期处理与上色工艺
1. 表面精修与质感强化
所有打印件手工打磨层纹与接缝，重点处理风机叶片的曲面弧度、光伏支架的金属连接件等细节，确保边缘无毛刺；建筑墙面喷涂哑光漆，局部点缀锈迹斑点（手工刷涂）模拟老旧设备。
地形基底的草地用静电植绒草粉粘贴，高低错落呈现自然起伏；绿化带中的树木用细铜丝缠绕绿色绒毛，根部埋入软胶底座，稳固且逼真。
2. 细节还原与功能标识
光伏板的“发电功率”电子屏模型用透明树脂打印，内置LED灯珠循环显示数据；储能设施的“容量状态”指示面板用亚克力雕刻，喷涂红/绿双色漆区分充放电状态。
工业园区内的管道阀门用微型ABS件镶嵌，手动旋转可模拟开关动作；城市建筑群的楼顶空调外机、太阳能热水器等小部件逐一打印并粘贴，增强场景真实感。
3. 动态效果植入
风电场的风机叶片夜间开启LED导光纤维，模拟“星光流转”效果；光伏阵列的LED灯珠可通过遥控调节亮度，模拟不同时段的光照强度。
储能设施的“能量流动”指示灯带（蓝色LED）沿管道铺设，通电后呈现“能源传输”动态路径；工业园区的传送带末端设置“产品堆放区”，手动滑动挡板可展示物料输出过程。
