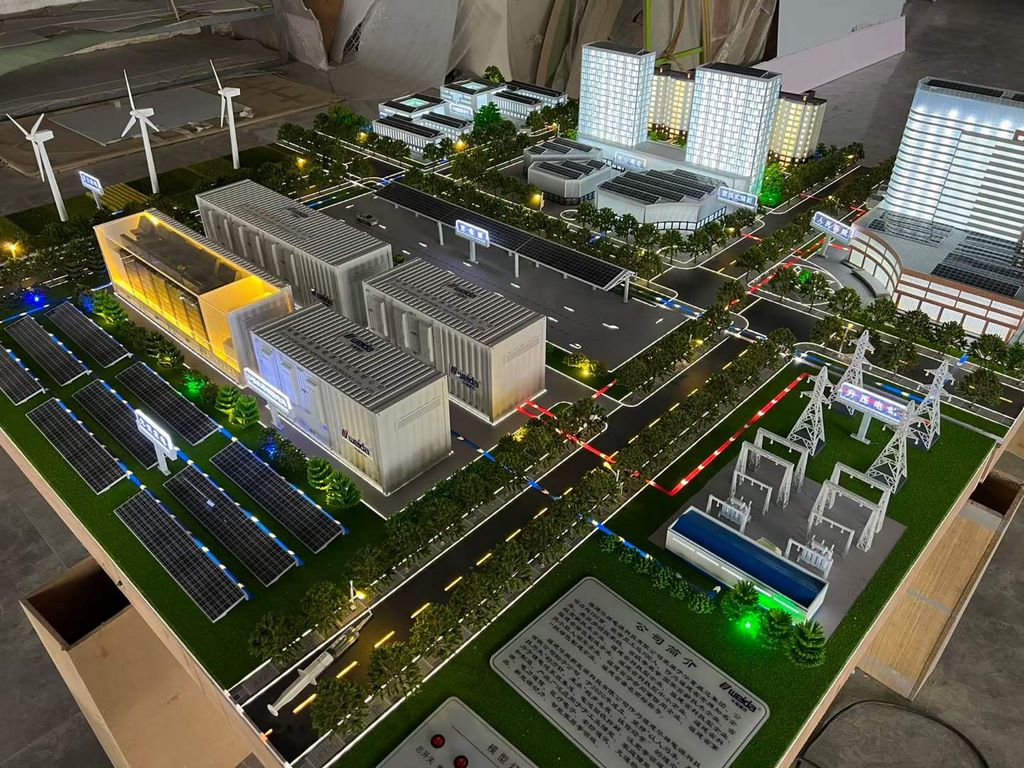

新能源综合利用规划沙盘模型制作案例
一、项目背景与需求
某城市规划设计院委托我司制作一套比例的新能源综合利用规划沙盘模型，用于展示城市可再生能源系统的整体布局。客户提供了完整的规划图纸和设计效果图，要求模型准确呈现风力发电机组、光伏矩阵、储能电站与城市建筑的协同关系，整体还原度需达到90%以上，并具备动态演示功能。
二、制作工艺与流程
图纸分析与三维建模
基于客户提供的规划图纸和建筑CAD数据，使用专业建模软件进行三维重建。重点核对风力发电机位置、光伏板安装角度、道路走向等关键要素，确保模型与实际规划完全吻合。主体结构制作
地形基底：采用高密度泡沫雕刻地形轮廓，表面覆盖石膏混合物塑造自然起伏，喷涂哑光底色后分层渲染地貌特征。
建筑群：ABS板材激光切割建筑外立面，窗框采用蚀刻片镶嵌，高层建筑内部嵌入LED灯带模拟夜间灯光效果。
风力发电组：塔筒采用铝合金管材车削成型，机舱3D打印树脂部件，桨叶用碳纤维片热压定型。
光伏阵列：定制亚克力板UV打印晶硅纹理，倾斜角度严格按图纸调整。
能源系统细节
变电站使用金属蚀刻件组装，变压器散热片采用铜片叠压工艺
道路系统按规划分级制作：主干道铺设灰色PVC板并丝印标线，人行道用仿石纹贴皮
绿化带采用静电植草技术，乔木用海绵染色后植入铜丝树干
三、表面处理与涂装工艺
工业级涂装标准
风力发电机：塔筒喷涂RAL 9010白，机舱用深灰哑光漆
光伏板：表面镀消光膜避免反光，边框做阳极氧化处理
建筑群：主体为浅驼色砂岩质感漆，玻璃幕墙区域贴渐变膜
环境融合处理
道路交叉口添加微型交通信号灯（3mm LED）
储能电站周边制作安全警示围栏（0.3mm不锈钢丝焊接）
河道采用多层树脂浇注，表现水体透明度变化
特殊效果实现
风力发电机桨叶设置低速无刷电机驱动（转速≤5rpm）
光伏区配置光感系统，随环境光照自动调节LED亮度
主干道埋设光纤模拟车流轨迹
四、动态系统集成
智能控制系统
采用PLC编程实现三种演示模式切换（日间/夜间/应急）
7寸触摸屏嵌入规划方案动态演示视频
所有电路系统隐藏布线，通过模型底座接入电源
故障模拟功能
可手动触发"光伏板积雪"遮挡场景
模拟电网波动时的储能系统响应
展示极端天气下的设备保护机制
