化工厂设备展示模型制作案例

项目背景

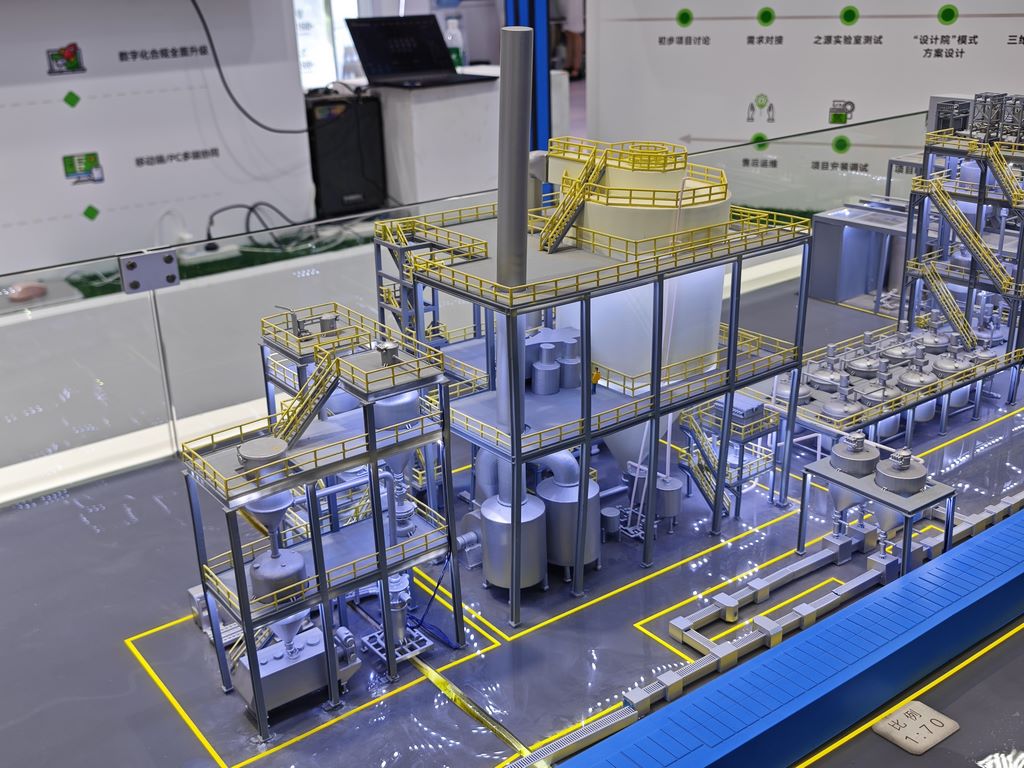

某石化企业为新建项目展示需要，定制一套比例的炼油装置工艺模型，包含反应器、分馏塔、换热器等核心设备。模型需真实还原工业现场布局（还原度90%以上），展现工艺流程，同时满足长期展示的耐久性要求。

一、材料选择与结构设计

1. 主体框架

• 采用304不锈钢管搭建整体支撑结构，关键承重部位进行激光切割后氩弧焊接

• 设备平台栏杆使用黄铜棒精密弯曲成型，栏杆间距严格按安全规范还原

2. 设备壳体

• 塔器类设备采用亚克力管材车削加工，壁厚控制在1.2-1.5mm

• 反应器壳体使用铝合金旋压成型，保留真实设备的收口特征

• 管廊系统采用紫铜管弯制，连接处银焊处理确保强度

3. 细节部件

• 阀门、法兰等管件采用锌合金压铸，表面做精细机加工

• 仪表盘面使用激光雕刻亚克力板，刻度标识清晰可辨

• 楼梯踏步采用蚀刻不锈钢网板，防滑纹路真实还原

二、核心制作工艺

1. 精密加工

• 分馏塔内件采用3D打印树脂件，塔盘间距误差≤0.3mm

• 换热器管束使用0.8mm铜管阵列，管口扩口处理模拟真实胀管工艺

• 反应器内部催化剂床层用发泡树脂塑造，表面喷涂特种纹理涂料

2. 表面处理

• 全模型进行电解抛光处理，消除加工痕迹

• 高温设备区域做氧化着色处理，模拟实际工况下的金属变色

• 管道接口处手工雕刻焊缝纹理，增强工业质感

3. 防变形处理

• 大型塔器内部设置碳纤维加强筋

• 平台钢板预做反变形处理，消除焊接应力

• 关键连接部位预留0.5mm热胀冷缩间隙

三、涂装与工艺表现

1. 基础涂装

• 底漆采用环氧锌黄底漆，80℃烘烤固化

• 设备主体色分区域喷涂，膜厚控制在60-80μm

• 保温层使用特种绒毛粉涂料，呈现真实隔热材料质感

2. 工艺表现

• 高温管线做渐变氧化色处理，从银白到深蓝自然过渡

• 液体介质管道采用透明树脂浇注，内悬浮彩色微珠模拟介质流动

• 危险区域设置荧光警示标识，夜间可自主发光

3. 防腐保护

• 全模型喷涂聚硅氧烷面漆，耐化学腐蚀性能优异

• 露天设备顶部加装防紫外线罩

• 活动部件使用含氟润滑剂，确保长期运转顺滑
